一、方案背景

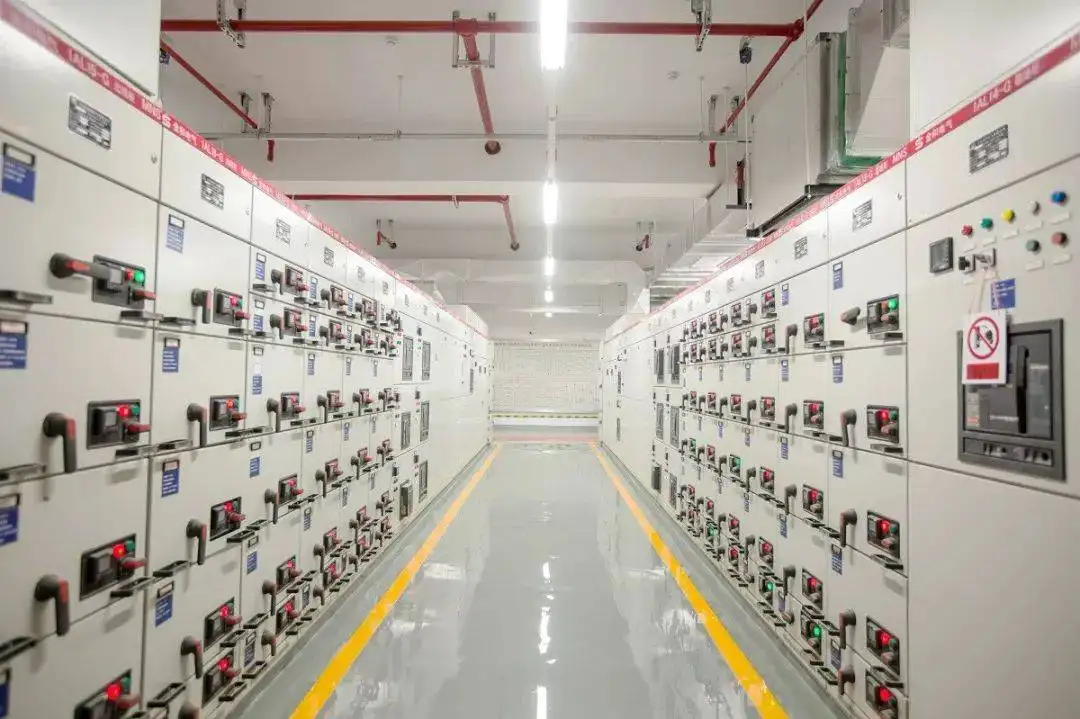

高低压配电室是供电系统的关键部位，配电装置承担着受电与配电的重要任务，是居民正常用电需求、企业正常生产运作的一道有力的保障。而配电室内电气设备居多，存在着潜在的火灾隐患，危险性大。

配电室火灾隐患：

1、配电室内设备、线路绝缘老化产生漏电，不仅容易造成触电事故，如遇电阻较大的部位时，会产生局部高温，致使附近的可燃物着火，从而引起火灾。

2、用电设备线路绝缘破损容易引起短路，易酿成火灾隐患。

3、超负荷运行，造成电路过载，电流过大，加速绝缘材料老化或烧坏绝缘表皮，引发火灾。

4、接触电阻过大，引起导线的绝缘层发生燃烧，并引燃烧附近的可燃物或导线上积落的粉尘、纤维等，从而造成火灾。

二、配电室防火设计规范

根据《建筑设计防火规范》GB50016，高层民用建筑内火灾危险性大，发生火灾后对生产、生活产生严重影响的配电室等，属于特殊重要设备室，应设置自动灭火系统，并宜采用气体灭火系统。

三、配电室气体灭火设计方案

某医院高低压配电房项目，有高压配电室和低压配电室两个房间需要做气体灭火设备项目，医院负责人陈总要求如下：消防检查时验收一定要通过；发生火灾一定能够灭的了火；灭火产品要有检验报告合格证等，质量要有保障；施工按照规范执行，注意美观。

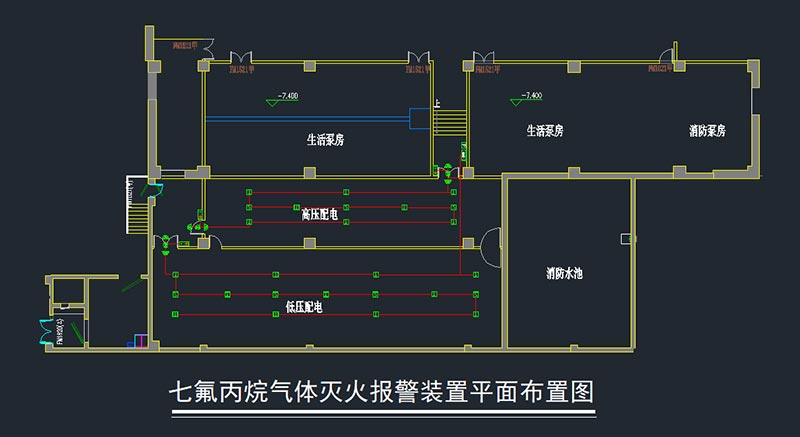

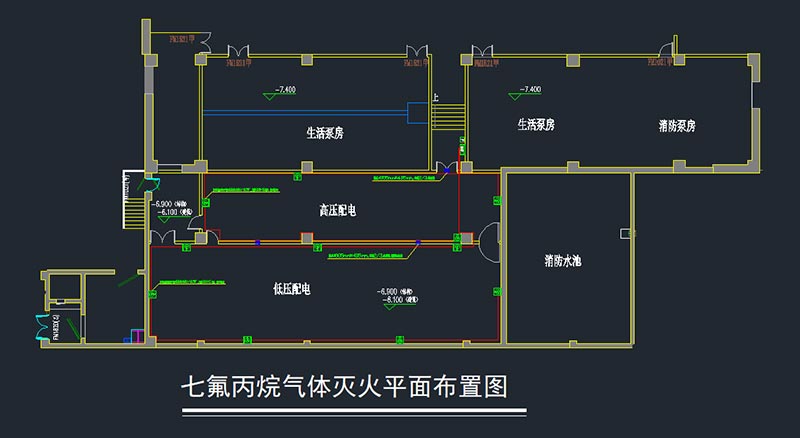

瑞港消防工程师通过客户提供的图纸、相关技术资料和客户需求，依据《建筑设计防火规范》GB50016、《气体灭火系统设计规范》GB50370中的要求，根据该医院两间配电室的现场情况，每个房间设计采用了多个柜式七氟丙烷灭火装置放置在防护区内，同时与火灾自动报警系统、烟温感探测器等组成联动实现对防护区自动探测、报警、灭火保护功能。

瑞港消防气体灭火产品是有3C认证和检验报告的产品，钢瓶和柜体都是品牌厂家。施工中，考虑到配电柜的高度，为保证气体灭火药剂喷洒效果选择与配电柜高度相差不大的2.0高喷头，同时尽量少开孔，保证房间的美观度，并对开孔处做修饰处理。施工完成后，对气体灭火装置进行调试验收，同时对医院消防负责人进行了灭火装置及火灾自动报警系统的培训工作，保障发生火灾时能够保护人身安全。

四、配电室气体灭火设计及施工要点

1、配电室灭火装置选择：根据配电室内的设备整体情况，采用与配电柜高度相差不大的2.0高喷头。灭火装置钢瓶为品牌厂家，质量保障，柜体承重处为2mm，其他最薄处不低于1.2mm，加工精良。

2、风机及对应阀门联动处理：在实际施工中，会存在防火阀的执行机构配的不对，有24V的，有220V 的，还有手动的。对于送风口防火阀平时是常开的，配置要求为70℃熔断，普通变配电室一般选用手动，24V直流关闭，防火阀关闭的同时送风风机联动停机；对于事故排烟防火阀平时是常闭的，配置要求为280℃熔断，普通变配电室一般选用电动，24V直流开启，风机开启的同时要能够联动防火阀开启。

3、信号反馈处理：施工完后，将火警、故障、放气信号通过输入模块反馈到建筑的消防控制中心，让消防控制中心值班人员可以第一时间了解配电室消防安全状态。配电室消防系统信号没有反馈，消防查到也是要罚款的。

4、电缆沟的药剂量前期需要根据面积及深度算到空间体积中来，计算药剂量。

5、带电施工时切忌高压柜不要碰，同时穿线两端裹好黑胶带，禁止钢丝不小心伸进配电柜。
