配电室气体灭火系统施工组织方案

  电力     |      2022-04-19 09:40:35

根据《建筑设计防火规范GB50016-2014》配电室属于重要设备室,发生火灾会对生产、生活产生严重影响,其消防安全一直备受关注,目前配电室的气体灭火产品一般选择的是七氟丙烷、IG541,也有部分小型配电室选择超细干粉灭火系统。配电房气体灭火系统如何施工更安全?


本文将配电室气体灭火系统施工组织方案的核心要点整理出来,希望对读者有所帮助。


一、前期工作


前期准备是重中之中,准备工作做不好一切都是空谈。


配电室气体灭火系统施工核心在前期设计,电缆沟盖板通常不密闭,会稀释灭火药剂量,如何算取这部分量?250㎡的配电房比较常见,泄压口是设计1个还是设计多个?配电柜高度通常在2.2米左右,那么灭火装置选择哪种高度灭火效果最为合适?带电施工的配电房有哪些重要事项?当然还包含切市电,和消控中心联动,和防火阀联动。


前期准备主要包含:


A、图纸确认/实现功能确认/设备位置确认/工序确认避免带电施工。


B、根据现场及图纸落实线路走向,灭火装置的搬运路线及方式。


C、前期人员组织、工机具、材料、车辆、钱等安排到位。


D、施工时间做好计划。


E、应急预案确认。

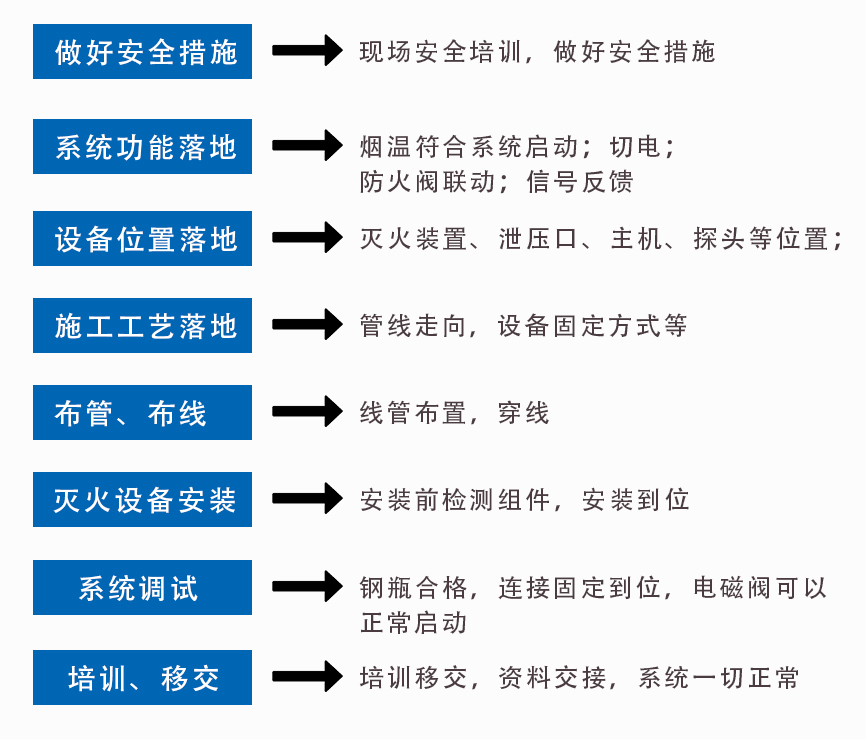

二、施工作业指导书



三.  配电室气体灭火系统主要工作内容介绍


1、火灾自动报警系统布线:


a、火灾自动报警传输线路采用绝缘导线时,应采取镀锌线管保护方式布线。


b、不同系统,不同电压,不同电流类别的线路不应穿于同一根管内或线槽的同一孔内。


c、火灾探测器的传输线路,宜选择不同颜色的绝缘导线。同一工程中相同线别的绝缘导线颜色应一致,接线端子应有标号。


d、导线在管中间不得有接头,导线之间连接应焊锡,导线与设备连接应加线耳、导线端头应有编号标志。


e、火灾自动报警系统及疏散指示应急照明系统使用的电源应尽可能使用消防专用电源,并带有备用直流电源。


f、火灾自动报警系统宜配合装饰工程进行探测器底座接线及其它火灾报警设备安装,联动设备连接,线路电阻测试,最后进行主机及探头安装,安装完毕即进行系统调试。


2、火灾探测器的安装


点型火灾探测器的安装位置必须符合规范要求。


a、探测器至墙壁、梁边的水平距离不小于0.5m。


b、探测器周围0.5m内不应有遮挡物。


c、探测至送风口边的水平距离不小于1.5米、至多孔送风顶棚孔的水平距离不小于0.5m。


d、在宽度小于3m的内走道顶棚上设置的探测器宜居中布置,感温探测器的安装间距不大于10m,感烟探测的不大于15m,距端墙不大于安装间距的一半。


e、探测器水平安装,当必须倾斜安装时,倾角不大于45度。


四. 投入设备信息,人员信息,工期计划表。举例如下:


附表一:拟投入本项目的主要施工设备表

序号
设备名称
型号规格
数量
国别产地
生产能力
用于施工部位
备注
1万用表






2管子钳






3电锤






4切割机






5小推车







附表二:本项目的劳动力计划表

项目工
工程施工阶段投入劳动力情况
前期准备
系统功能落地
设备位置施工工艺落地
布管布线
灭火设备安装
系统调试
完工
项目经理
1
1
1
1
1
1
1
安全员
1
1
1
1
1
1
1
技工
1
5
5
5
5
5
5
司机
1
1
0
0
0
0
1


五、质量、安全措施


1、质量措施


前期准备: 图纸确认,功能确认,设备位置确认,做到有序施工 。


施工工序:配电室气体灭火系统施工和暖通施工协调好工序,防止返工;同时一定要在通电前进场,防止触电风险。


现场施工: 人员技能培训到位,施工工序科学,人员分工明确 。


布管布线: 管道布置科学,穿线按规定施工,线的功能标识明确 。


灭火装置安装: 工人协调作业,电磁阀接线但不装到瓶头阀上 。


移交:资料一一对应,系统调试合格。


2、安全措施


前期准备: 在公司做好安全培训,相关安全帽,安全鞋,准备到位 。


现场施工: 人员技能培训到位,作业人员禁止喝酒,保障饮食,休息合理。施工作业做到安全文明施工。


布管布线: 现场取电不要乱搭乱放,带电施工时穿线钢丝头全部用绝缘黑胶带裹好。

灭火装置安装: 钢瓶搬运采用专业工机具,协调运输。


移交: 电磁阀不接线,调试完毕合格后,用万用表测量无电压后再进行接线。


六、应急保障方案


1、与业主确认好组织措施,责任到人,在施工过程中,发生事故第一时间和谁联系,同时如何救援明确方案。


2、在配电室气体灭火系统施工期间,应安排应急手提式灭火器临时放置在施工区域。



3、提前预估风险源做好防护措施,登高,取电,物体打击,钢瓶搬运等。


七、经验总结


1、灭火装置应选择喷头高度在2.0左右,保证灭火效果,否则药剂释放被配电柜阻挡,药剂弥漫比较慢。


2、泄压口不要选择过大的,遇到泄压面积大于0.25㎡以上的,可以选择多布置几个泄压口,在保证有效泄压的同时,对整个防护区的防火性能影响降到最低。


3、电缆沟的药剂量前期需要根据面积及深度算到空间体积中来,计算药剂量。


4、带电施工时切忌高压柜不要碰,同时穿线两端裹好黑胶带,禁止钢丝不小心伸进配电柜。
