城市地下综合管廊解决方案

  管廊     |      2022-03-05 17:11:01

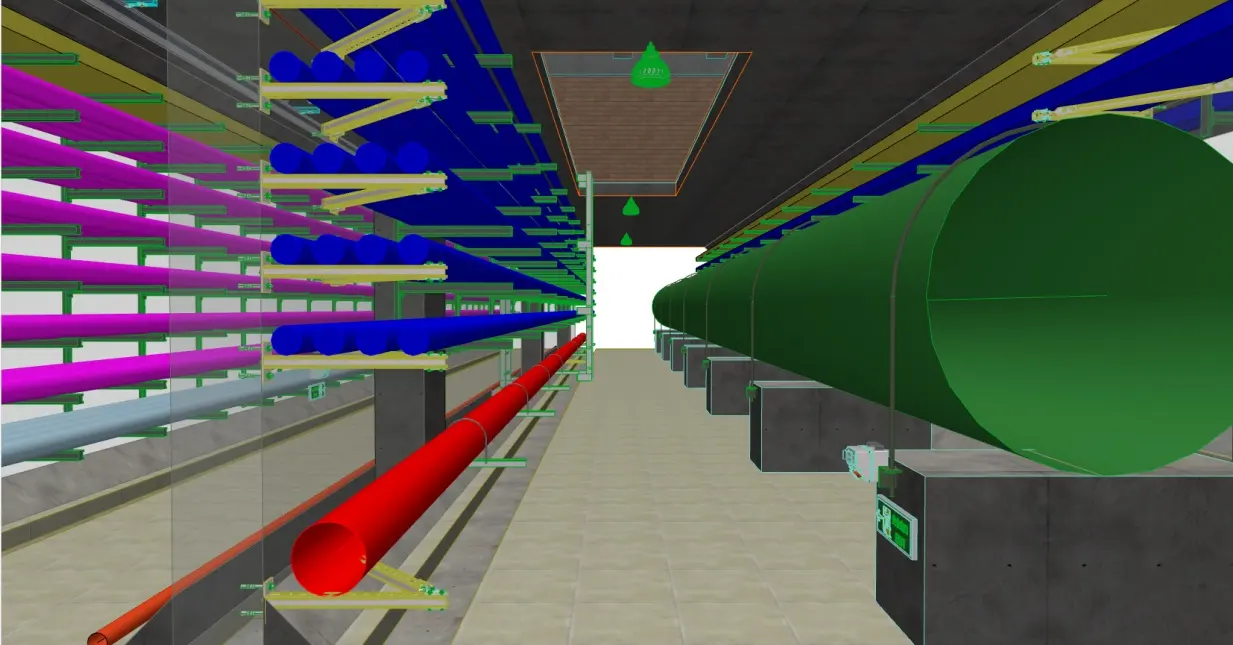

一、什么是城市地下综合管廊


城市地下综合管廊是一种将两种或两种以上的管道放置在一起的地下基础设施,代表着城市地下管线建设和发展的方向,是城市市政基础设施现代化的标志之一。




地下综合管廊是指将供水、排水、电力、电信、光缆、热力、燃气等各种管线及其附属设备有选择性的集中安放于一个较大的管廊(或管道管沟)之内,共建共管或共建分管,避免日后反复拆建,合理有效的利用地下空间。


二、地下城市综合管廊火灾特点


电力线缆起火的原因主要有相间短路、对地短路、接触不良和线路过载等,火由起火点向其他区域蔓延是通过可燃物的直接延烧、热传导、热辐射和热对流等方式扩大蔓延的。对电缆可能着火导致严重事故的回路、易受外部影响波及火灾的电缆密集管廊,需设定防火阻隔,防火分隔的设置主要按管廊的重要性、火灾概率及特点和经济合理等因素确定。


防火分隔包括设置防火门、防火墙、耐火隔板与封闭式耐火槽盒。防火门、防火墙主要用于管廊分隔处和通道出入口,耐火隔板用于电缆层中的电缆分隔。


防火分隔的间距根据电缆的密度和重要程度确定,在城市管廊内,一般采用100米和200米两种。


一是隐蔽性  天津港“8·12”瑞海公司危险品仓库特别重大火灾爆炸事故中,瑞海公司危险品仓库距离最近的住宅区仅仅500米,远远不能满足安全距离。距离越近,危险越大,而地下综合管廊离地面一般只有几米,“地上”人间“地下”管廊,近在咫尺。如果发生爆炸事故,其后果不堪设想。我们要深刻吸取教训,并举一反三。


二是复杂性  地下综合管廊管线多,集成铺设了供水、排水、电力、通信、热力、广电、燃气等市政管线。如作为全国地下综合管廊试点城市的金华市,目前在建的金义都市新区地下综合管廊工程,是国内首个综合管廊兼顾人防需要的项目,标准断面宽6.15米,高4米,规划总长12公里,分左右两个并行通道。在这个空间中要承载市政各种管线,管廊内的照明、通风、防涝、检修、消防、监控等也比地面作业要复杂得多。


三是连锁性  电气火灾、燃气泄漏爆炸……正是由于地下综合管廊的复杂性,造成了危险源的不确定性和多样性。若发生安全事故极有可能引发“连锁反应”,牵一“线”而动全身,这无疑增加了抢险救灾、事故处置的难度,事故等级提升会造成重大人员伤亡或财产损失。


三、解决方案

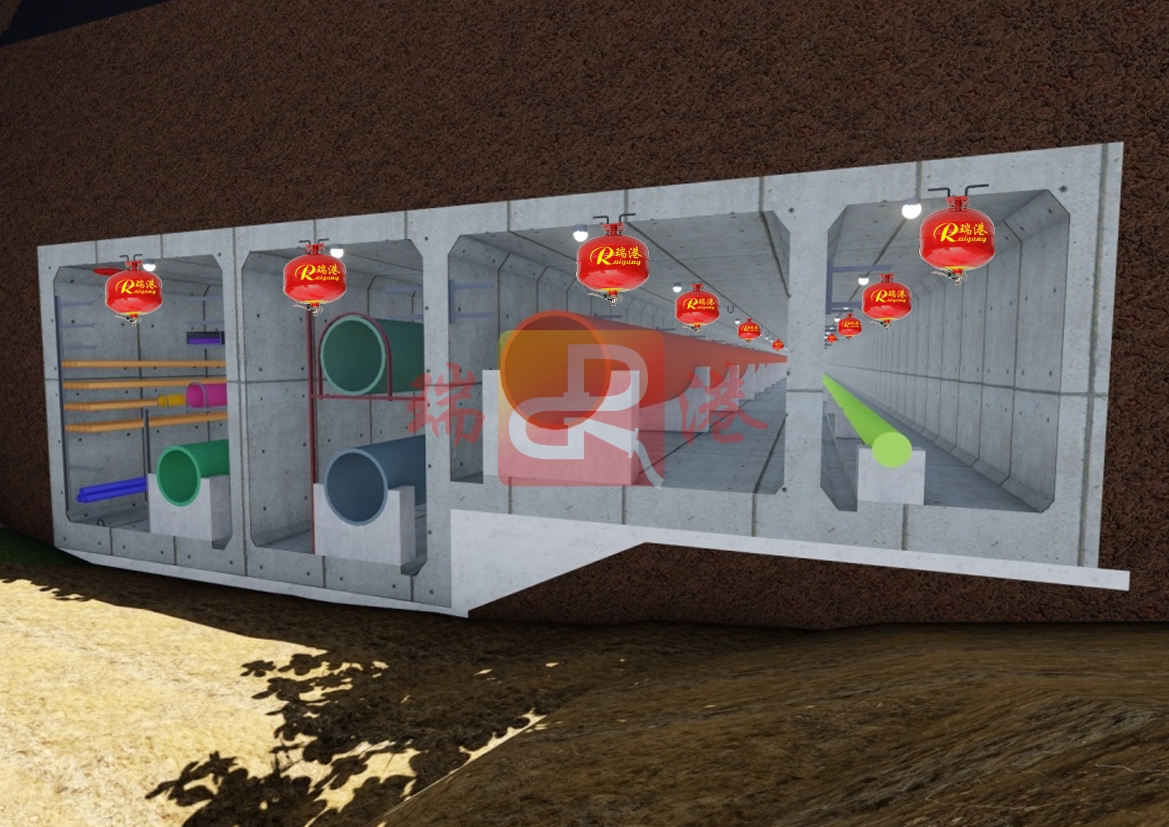

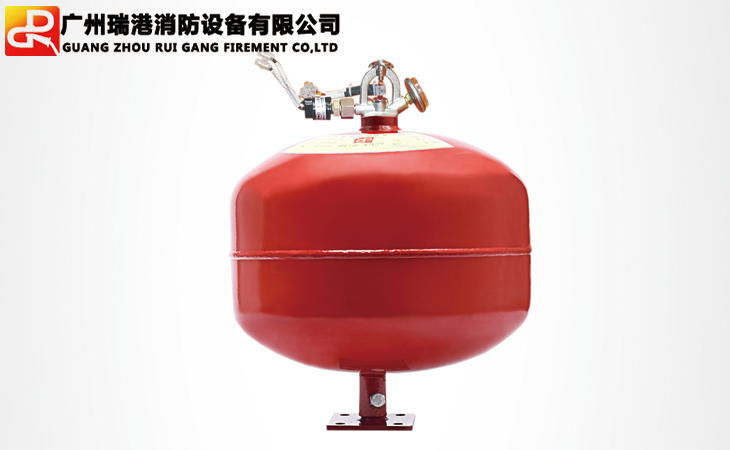

1、悬挂式超细干粉灭火装置


    1.1 依据


   7.1.9电力电缆的舱室应设置自动灭火系统;其他容纳电力电缆的舱室宜设置自动灭火系统。——GB50838-2015《城市综合管理工程技术规范》


    1.2有哪些优势?


  • 灭火效率高——超细干粉灭火效率是水的40倍!


  • 工程造价低——无压力管网,无额外贮气钢瓶!


  • 装置可靠性强——温控、电控、自动报警联动三管齐下!


  • 安装维护简便——安装仅需一颗膨胀螺丝!


  • 全天无人值守——外接电源和启动信号失效时,仍可自动启动!
